1. анализ пластиковых деталей

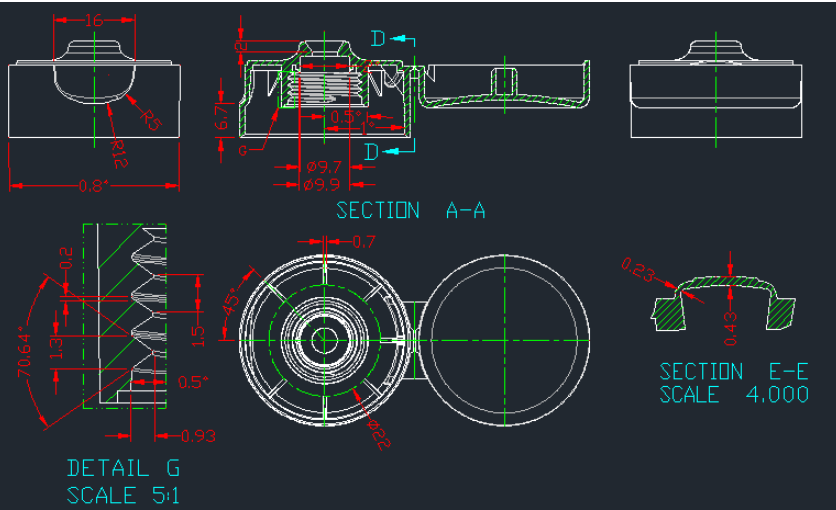

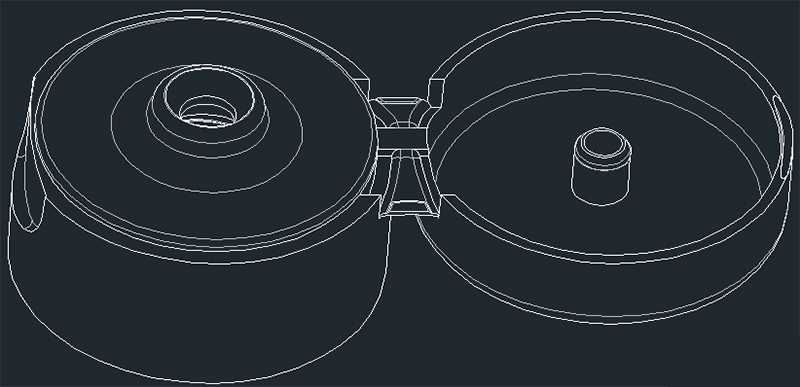

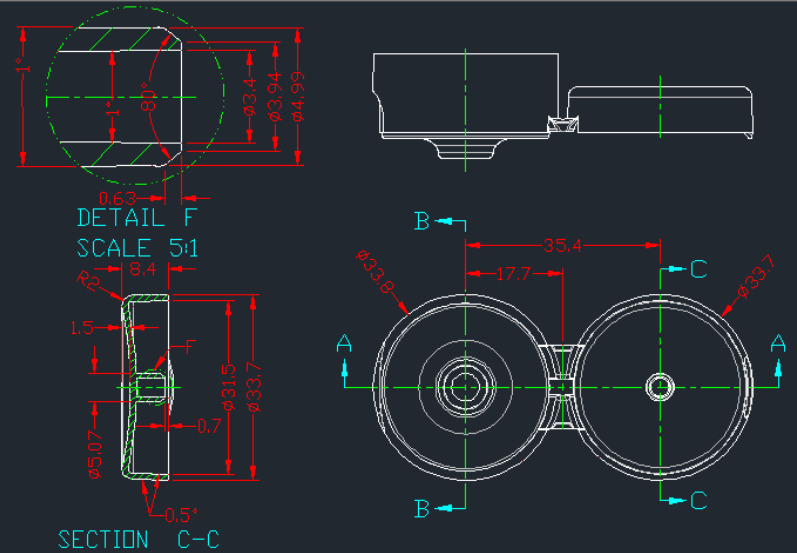

Раскладушка Bowknot показана на рисунке. Материал ПП что составляет 15 % в степени усадки . ПП представляет собой кристаллический пластик, обладающий хорошей гибкостью и высокой скоростью расширения. он имеет хорошую текучесть, низкое влагопоглощение и хорошее сопротивление изгибу, но его диапазон усадки при формовании велик, степень усадки велика, и он склонен к усадке, вмятинам, деформации и сильной направленности. на основе этих факторы, параметры формования должны под строгим контролем во время инъекции.

Части изделия разделены на верхняя и нижняя крышки, а соединение верхней и нижней крышек представляет собой типичное пластиковое шарнирное соединение, которое похоже на форму бабочки, поэтому оно называется дугой клапаном. Это створку можно открывать и закрывать несколько раз, и ее нужно отформовать только один раз. он широко используется в шампунях, гелях для душа и других моющих средствах. с целью улучшения внешнего вида продукта и предотвращения попадания жидкости разлив, горловина нижней крышки имеет кольцевидные ребра, а маленькие отверстия в верхней и нижней крышках точно совпадают. Внешний вид должен быть гладким, и не допускаются явные стыки поверхностей разъема. Когда верхняя крышка открывается и закрывается, она должна быть гибкой, хорошо ощущаться и плотно прилегать к месту автоматически. Эластичность каждой пластиковой детали сбалансирована, и хороший внешний вид.

2. план дизайна пресс-формы
(1) Пластик части крупногабаритные продукты. К Избегайте следов подачи на поверхность пластиковых деталей и обеспечивайте равномерную подачу, пресс-форма принимает скрытую подачу с заслонкой, а положение заслонки выбирается в нижней части крышки верхней и нижней крышки пряжки. Точка склейки не очевидна после того, как изделие закрыто.

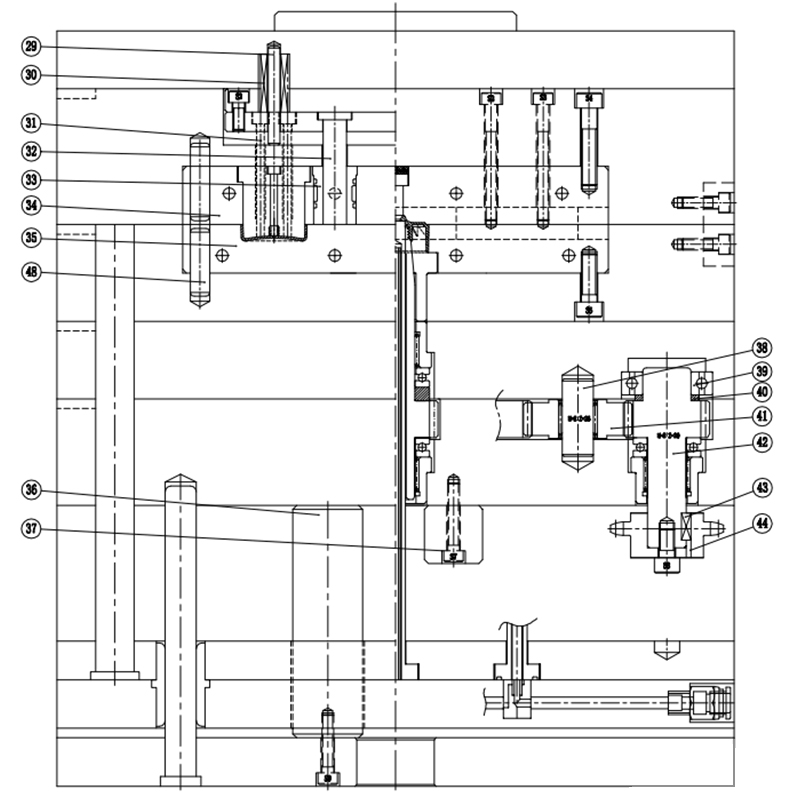

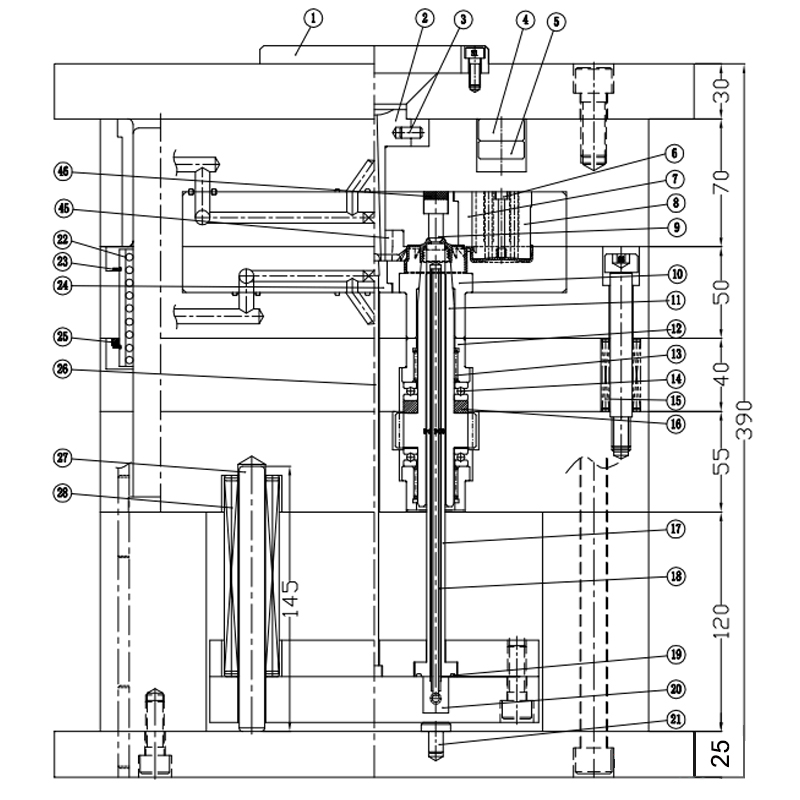

(2) К Избегайте следов стыков на поверхности пластиковой детали, верхняя и нижняя контуры крышки пластиковой детали спроектированы в подвижной форме. Выбор разделительной поверхности показан на диаграмме пресс-формы. Поскольку внутренняя поверхность верхней крышки находится в неподвижной форме, изделие будет прилипать к форме когда форма открыта, поэтому конструкция выброса спроектирована в фиксированной форме. Три полости имеют общий набор эжекторных пластин, и каждая полость фиксируется четырьмя выталкивающими штифтами 31. Выталкивание фиксированной пластины выталкивателя формы зависит от упругой силы желтой пружины 30, а возврат неподвижной пластины выталкивателя формы зависит от возвратного штифта 32, который толкает пластину назад.

(3) Поскольку подвижная форма нижней крышки пластиковой детали имеет резьбу, гидромотор предназначен для откручивания резьбы, и нити разгружаются через размерную шестерню привод.
(4) рейтинг пресс-форм составляет 1 * 6, что соответствует требованиям массового производства.
(5) К для обеспечения точности динамического и фиксированного зажима формы, четыре боковых фиксатора с точным позиционированием разработаны на четырех сторонах заготовки формы для направления формы.

(6) Толкающая пластина разработана с шариковой направляющей втулкой, а в направляющей колонне безмасляной пазовая линейная направляющая колонна для точного ведения.
(7) Подвижный и неподвижный стержень формы рассчитан на достаточную транспортировку воды, а в подвижной внутренней вставке формы имеется труба охлаждающей воды для обеспечения охлаждающего эффекта.
(8) В пресс-форме используются стандартные шестерни с модулем из 2, а в подшипниках также используются стандартные детали для облегчения обслуживания.

3. анализ действия плесени
Когда пресс-форма открывается, разделяющая поверхность открывается, продукт следует за подвижной пресс-формой, включается циклоидный гидравлический двигатель, и вращающийся сердечник вращается, чтобы вытолкнуть продукт из пресс-формы через зубчатую передачу, а толкающая пластина выталкивается в в то же время. Материал сопла выбрасывается через гильзу для завершения цикла впрыска.

4. резюме

Практика после изготовления подтвердила, что конструкция пресс-формы разумна и полностью соответствует требованиям массового производства. его можно использовать как справочник когда проектирование аналогичных форм.
